Что означает маркировка на автодиске и какие основные параметры существуют у дисков.

Что означает маркировка на автодиске и какие основные параметры существуют у дисков.

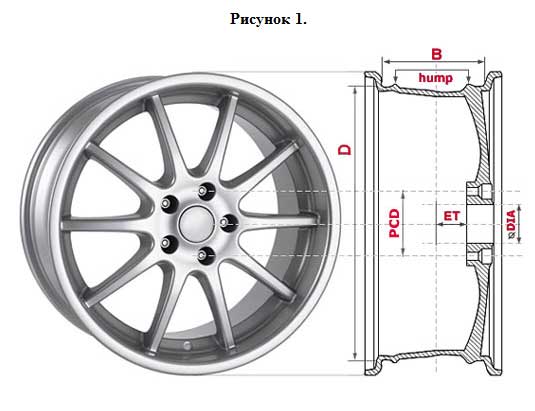

Независимо от того, какой диск (литой, стальной, кованный или штампованный) все диски имеют стандартную маркировку параметров. См. рис. 1.




Например: 10.0Jx20 PCD 5x150 ET18 d54.1


Расшифровка:


10.0х20 - Ширина диска в дюймах (B)


10.0х20 - Диаметр диска в дюймах (D)


PCD 5х150 - (Pitch Circle Diameter) диаметр окружности центров крепежных отверстий (в мм.) В нашем случае равно 5х(150) мм.


5х150 - Количество болтов (или гаек) в нашем случае 5 шт.


При необходимости PCD — можно рассчитать, измерив расстояние (А) между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля)



У дисков с 5 (пятью) крепёжными болтами (или гайками) рис.2, для получения значения PCD, расстояние (А) нужно умножить на коэффициент 1.051.
PCD = A х 1.051



У дисков с 4 (четырьмя) крепёжными болтами (или гайками) рис.3, значение PCD равно самому расстоянию (А) между центрами дальних отверстий.
PCD = А



ET 18 - Вылет (или вынос) диска. Это расстояние между привалочной плоскостью колесного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска. Вылет ET измеряется в мм. в нашем случае он равен 18 мм.



d54.1 - Означает диаметр центрального отверстия (DIA), которое измеряется со стороны привалочной плоскости. Диаметр измеряется в мм. в нашем примере он равен 54.1 мм.


Многие производители легкосплавных дисков делают (DIA) большего диаметра, а для центровки на ступице используют переходные кольца.


hump - Это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
